产品描述

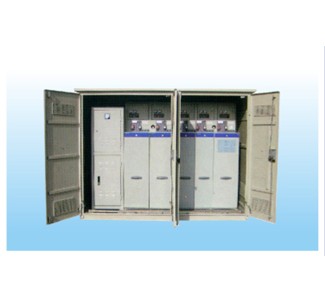

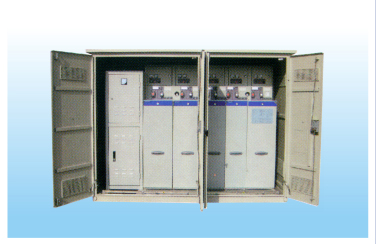

壳体材料全部采用不锈钢。钢板表面喷塑，厚度大于2mm，具有较强的抗腐蚀能力和机械强度，顶盖为空气夹层式双层结构，并设有通风口，进风口设在箱体下部，出风口设在箱体顶部，隐藏于顶檐下面，形成自下而上的对流空气，箱体底座上设有可拆卸隔板，设有通风孔和电缆进出口，可防止小动物进入，并使箱体具有良好的隔热通风效果。
箱体内为原装进口的SF6绝缘三工位负荷开关，开关为气体全密封结构，不需加热器，无凝露问题，免维护，箱体内无外露带电体，负荷开关机械寿命达3000次；气箱式结构的环网柜采用不锈钢进行全密封焊接，包括母线在内的所有活动部件都装在气箱内部，高压进出线通过环氧树脂套管连接。电缆室的每个间隔都用钢板隔开，前门与相应的接地开关之间有联锁，只有在接地开关合上的时候前门才能打开。每个间隔都配有一组三相带显示器。负荷开关上装设了挂锁装置，可于将开关锁定在任一状态(合闸、分闸、接地、其中之一)
由于负荷开关的触头为不可见，因此操作位置指示必须绝对准确。位置指示器与开关轴是直接相联的，负荷开关与接地开关之间有机械联锁以防止误操作。气箱式结构的环网柜的箱体上装有SF6气体压力表，指针在绿色区域表示气压正常；指针在红色区域表示气压不正常。SF6不锈钢气箱的年泄漏率为：0.01%。电缆头为防水，带电可触摸型、不怕水浸，并且可以灵活进行电缆连接及扩展。预留遥测、遥控、电动操作和SCADA功能，可轻松升级，逐步实现配电自动化。箱体四面明显部位均印制“止步，高压危险！”等警示字样和警示标志。
负荷开关可配电流互感器，电压互感器，UPS电源，RTU等以满足配网自动化及计量要求。
|
